砂是混凝土的組成部分，一般稱作細骨料，指粒徑在5mm以下的巖石顆粒，一般可分為天然砂及人工砂兩類。天然砂按產源不同又分為河砂、海砂及山砂。

? 其中河砂應用最廣，河砂顆粒表面圓滑，比較潔凈，分布較廣，其密度高于海砂及山砂。

? 海砂雖然也具有河砂的優點，但常混有貝殼碎片，含鹽分較多，對混凝土質量有一定的影響。

? 山砂為巖石風化后在原地沉積而成，表面粗糙，顆粒多棱角，含泥量較高，有機雜質含量較多，故質量較差。

? 人工砂則用巖石軋碎而成。人工砂富有棱角，比較潔凈，但含片狀顆粒以及石粉較多，由于人工砂成本高，只有在缺乏合格天然砂的地方才考慮使用。

為保證混凝土質量，對砂中各種有害雜質必須加以限制。

泥

是指粒徑<0.08mm的塵屑、淤泥及黏土，這些物質附在砂粒表面，阻礙水泥漿與砂粒結合，使混凝土強度降低，含泥量過大還會增加混凝土用量；從而增大混凝土的收縮，尤其是含有黏土團時，對混凝土質量影響更為嚴重。

云母

云母呈片狀，表面光滑，與水泥漿粘結力差，且易風化，影響混凝土強度及耐久性。

輕物質

指表觀密度小于2g/cm3的顆粒，如煤屑、貝殼等物質，它們也影響混凝土的強度及耐久性。

硫化物及硫酸鹽

當砂中含有黃鐵礦、石膏等硫化物及硫酸鹽時，對水泥起腐蝕作用，降低混凝土的耐久性。

有機質

一般是指腐植酸及其他有機酸類。有機質也對水泥起腐蝕作用。

氯鹽

海砂氯鹽含量較大時，對鋼筋有銹蝕作用。當采用海砂配制鋼筋混凝土時，其含氯量（折算成NaCl）不應大于0.1%。對預應力鋼筋混凝土，氯鹽含量應從嚴控制。

當砂中有害物質含量較多，但又必須使用時，可用清水或石灰水（有機物質含量多時）加以沖洗，如沖洗后試驗合格，則可使用，以符合就地取材的原則。

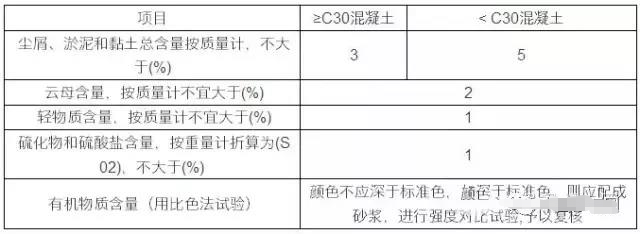

注：

? 有抗凍、抗滲要求的混凝土，砂中云母含量不應大于1.0%。

? 砂中如發現含有顆粒狀的硫酸鹽或硫化物雜質時，則應進行專門檢驗，確認能滿足混凝土耐久性要求時，方能采用。
